備注:?jiǎn)螜C(jī)價格視型號而定,不同的型號,不同的生產能力,價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間,具體價格,請聯系客服提供具體生產要求,免費獲取方案及報價!
PCL立軸沖擊式破碎機(制砂機),又稱直通沖擊式制砂機、沖擊式打砂機,是一款破碎軟質、中硬和較硬物料的新型制砂設備,尤其是對碳化硅、金剛砂、燒結鋁礬土、鎂砂等物料的破碎效果極佳。
1、產品結構
PCL制砂機主要由散料盤、液壓裝置、周護板、深腔轉子、菱形沖擊板、IEC標準電機、密封結構等七大系統結合;內含進料斗、分料器、渦動破碎腔、葉輪、主軸、底座、傳動裝置、支架、潤滑系統等九大部件結構。

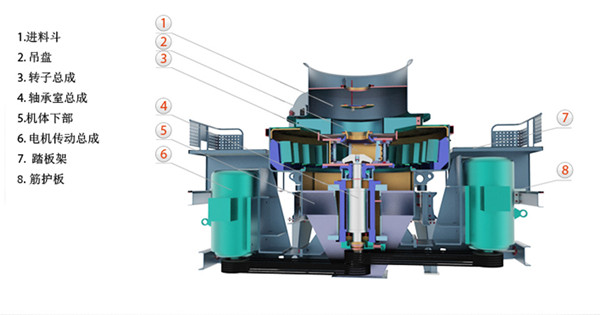

其產品結構圖示意圖如下:

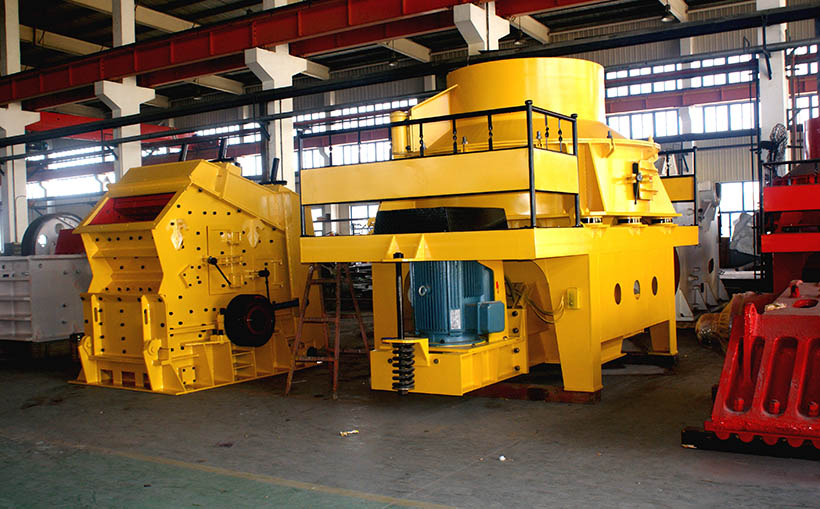

sanyyo(山友重工)PCL制砂機實體圖:
2、工作原理
PCL制砂機的工作原理及流程如下:
①物料從料斗進入,經分料器將物料分成兩部分;
②一部分進入高速旋轉的葉輪中,在葉輪內被迅速加速,然后以60-70米/秒的速度從葉輪三個均布的流道內拋出;
③此時,拋出的石料與,自然落下的一部分物料沖擊破碎(一次破碎);
④然后一起沖擊到渦支腔內物料襯層上,被物料襯層撞擊反彈(二次破碎);
⑤反彈后,沖擊到渦動腔的頂部,撞擊而下,從葉輪流道發射出來的物料形成連續的物料幕;
⑥就這樣,物料在渦動破碎腔內受到兩次,以至多次機率撞擊、磨擦和研磨,從而破碎;
⑦被破碎的物料由下部排料口排出。
具體工作原理,詳情請見如下gif動圖:

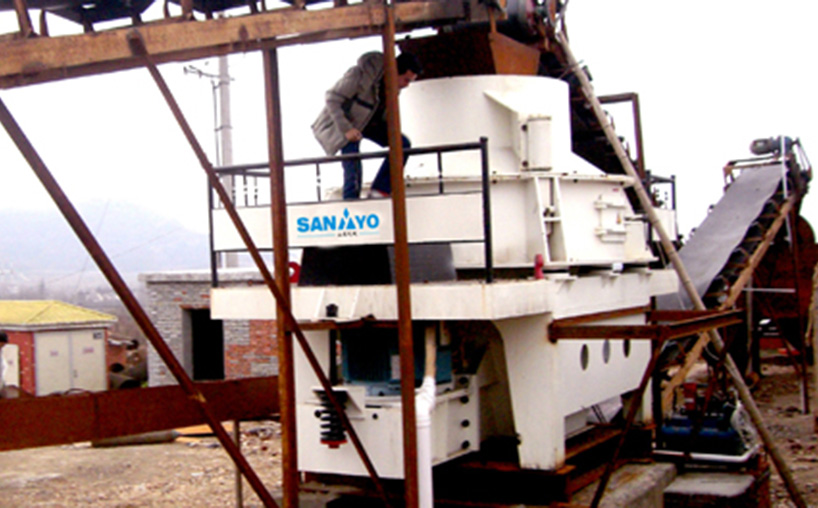

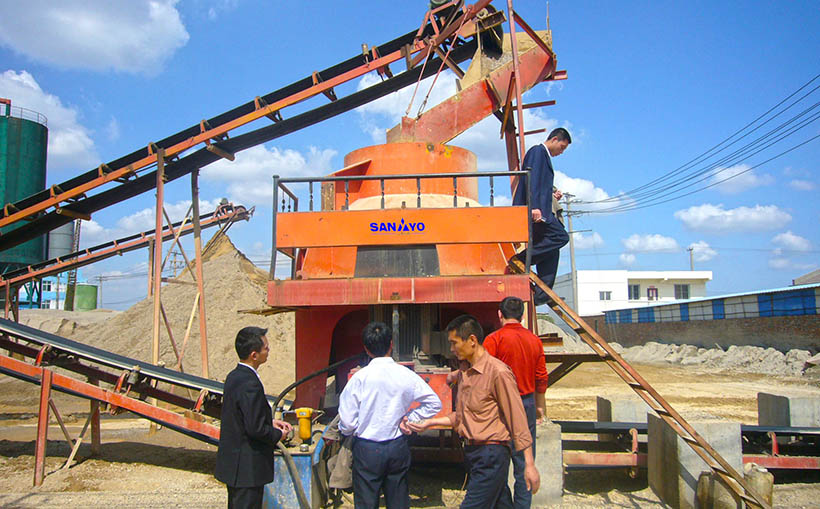

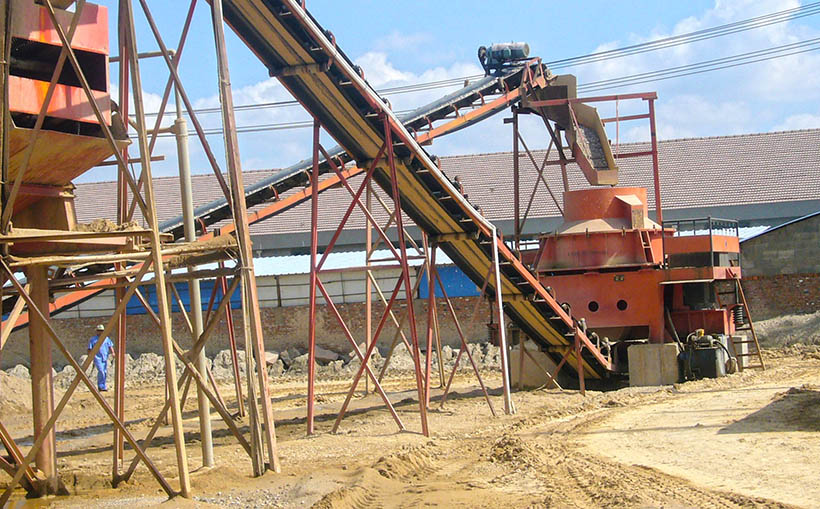

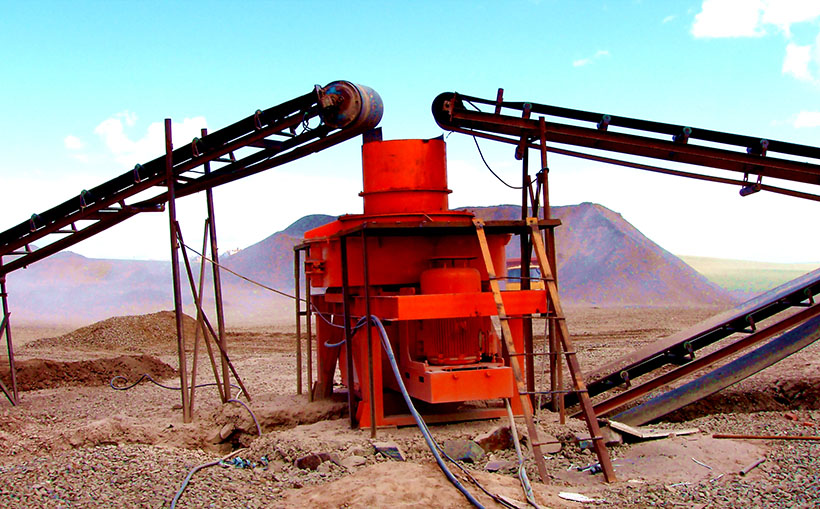

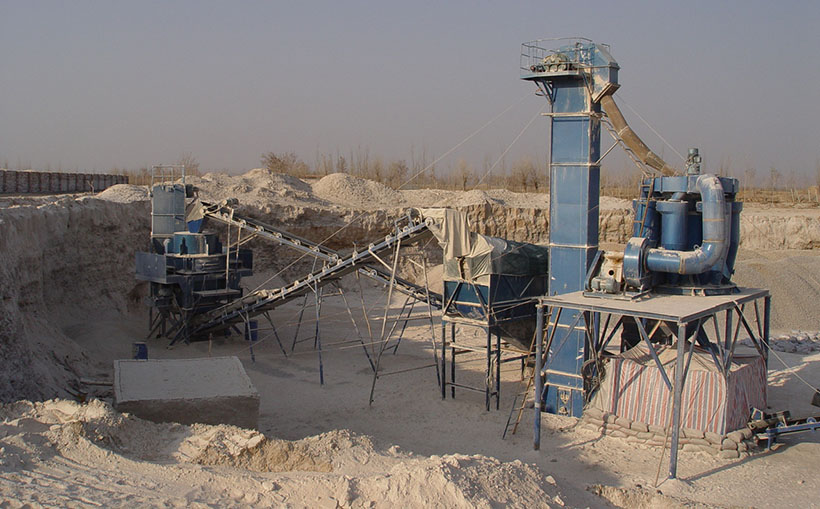

3、應用場景
PCL制砂機主要用于石灰石、大理石、花崗巖、鵝卵石等石料的制砂破碎;
常用的應用領域主要包括:各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料及各種冶金礦渣等多種行業。
PCL立軸沖擊式制砂機主要有以下九大優勢特點:
先進的雙泵供油系統和無油自動停機及冷水降溫系統,在寒冷時期可自動加熱,有效延長了維護周期;
具有稀油潤滑系統,有效解決了主軸抱死問題;
錘頭上鑲有合金刀片,主機運行平穩,延長了使用壽命;
具有過振動報警系統和電機座彈性加固裝置,使運行更加方便;
獨特的雙向喂料方式,主通道和副通道具有組織性,可調節,實現了既可以破碎有可以整型;
獨特的防塵密封系統,有效保護了潤滑系統的預期性;
自動升蓋系統,更有利于維修;
破碎效率高,具有細碎、粗碎功能;
可對中硬、特硬物料進行有效破碎。
sanyyo牌PCL制砂機的個型號產品性能、生產能力、尺寸重量等參數詳情如下:
型號 | 最大進料粒度 | 生產能力(t/h) | 葉輪轉速(r/min) | 電機功率 (kw) | 重量 | 外形尺寸(L×W×H,mm) |
PCL-600B | 30 | 20-60 | 1400-1850 | 55-90 | 6.85 | 3300×1500×2050 |
PCL-900B | 40 | 55-120 | 1000-1450 | 110-180 | 10 | 4000×1900×2620 |
PCL-1250B | 60 | 100-200 | 950-1200 | 132×2 | 16.5 | 5000×2600×3100 |
PCL-1350B | 60 | 160-360 | 800-1200 | 200×2 | 17.5 | 5300×2900×3200 |
