單缸液壓圓錐破碎機

進料粒度:
<=500
出料規格:
0-70mm
生產能力:
80-750t/h
適用物料: 適于破碎高硬度和高磨蝕性的礦石及巖石
應用領域: 廣泛應用于冶金、建筑、公路、化工、建材工業中
破碎階段: 適用于細碎,二級、三級破碎處理
高效率 預防過鐵 出料可控 清腔

備注:?jiǎn)螜C(jī)價格視型號而定,不同的型號,不同的生產能力,價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間,具體價格,請聯系客服提供具體生產要求,免費獲取方案及報價!

產品簡介

一、產品簡介

單缸液壓圓錐式破碎機,簡稱‘單缸圓錐破’,屬于圓錐破的一種,是近幾年興起的新型破碎設備,集合了很多目前比較先進的技術和應用,如:液壓、智控、電氣集控等。跟圓錐破一樣,常用于中碎、細碎、超細碎的生產作業。

1、外觀結構

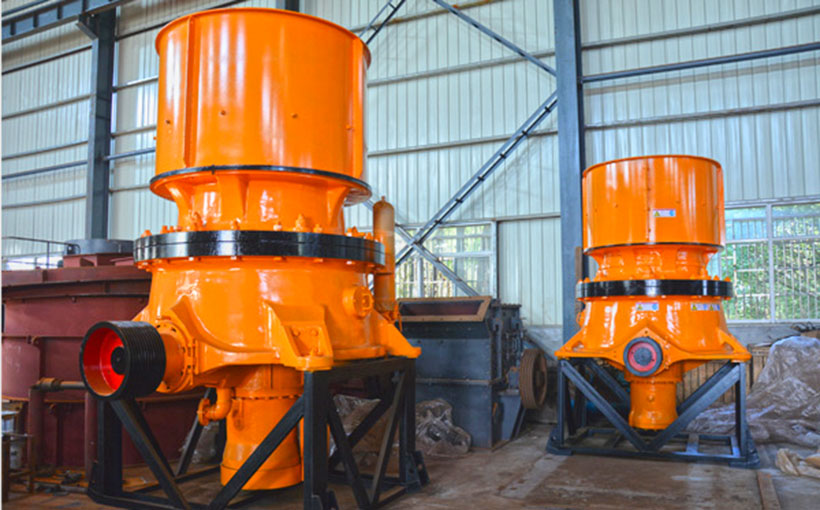

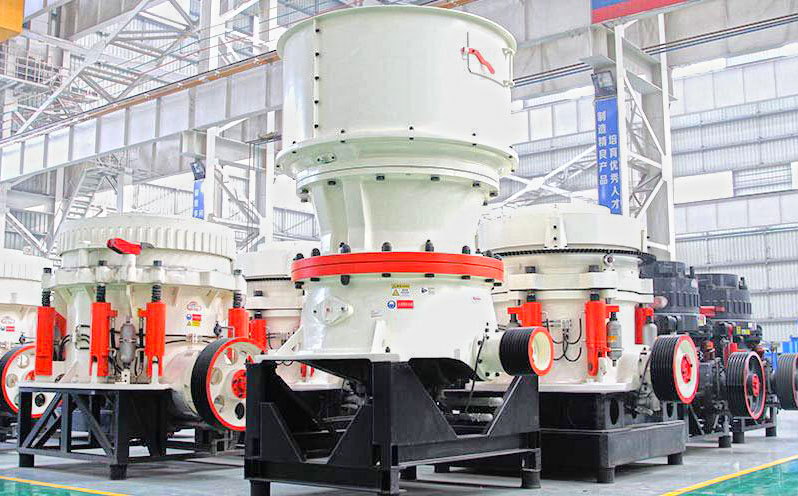

就單缸液壓圓錐破來說,各個廠家生產的,在外觀結構上都會有些許不同。下面就山友重工SDC系列單缸液壓圓錐破碎機為例,它是長這樣的:


單缸圓錐破詳細的內部結構圖如下:


2、工作原理

單缸液壓圓錐破的工作原理跟普通的圓錐破,大體一致,主要傳動流程(工作原理)如下:

  1. 電動機通過皮帶,帶動傳動軸轉動;

  2. 傳動軸通過大小錐齒輪,帶動偏心套轉動;

  3. 偏心套轉動,帶動動錐做旋擺運動,使其和定錐時而靠近、時而遠離軋臼壁;

  4. 此時,如果有物料落入軋臼壁和破碎機之間,就會被擠壓、沖擊破碎;

  5. 而液壓系統,會在破碎機內落入金屬塊等不可破碎物體時,將單缸的動錐由底部液壓活塞托起,調整排放口,將其吐出,起到過鐵保護、排除堵礦的作用;

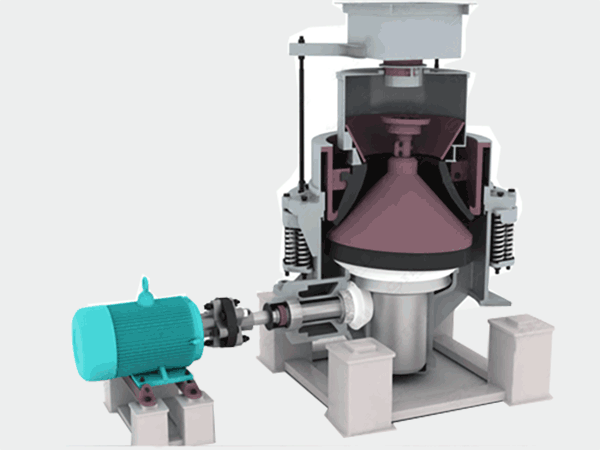

下面結合一組gif動圖,做到了解單缸液壓工作原理,一目了然:

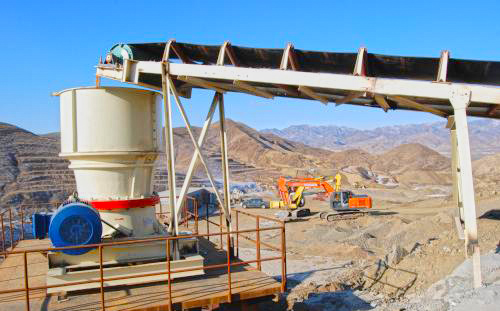

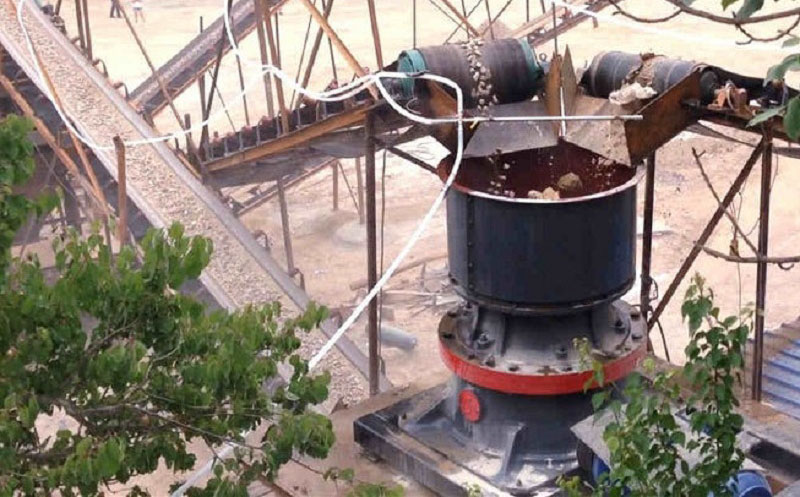

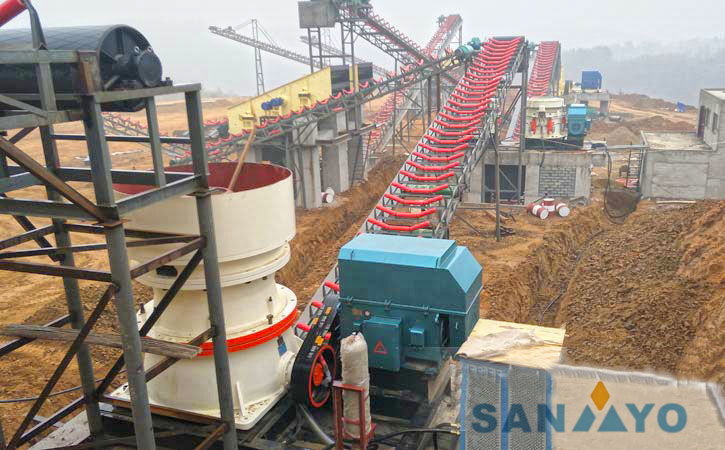

3、應用場景

  • 破碎級別:常用于中碎、細碎、超細碎,即二級、三級等破碎階段;

  • 石料范圍:可破碎大部分硬度偏中、高的物料,如:石英砂、石灰石、河卵石、方解石、青石等各種非金屬礦物的加工;

  • 應用領域:廣泛用于冶金、建筑、水泥、水利、公路、鐵路、選礦等領域;


二、優勢特點

總結下來,單缸液壓圓錐式破碎機的主要優勢及特點有如下幾個:

  1. 智能自動化:可實現不停機自動調節排料口大小,配備電腦控制系統可遠程操作

    Intelligent automation, discharge port can be automatically adjusted without stopping of the machine. Computer control system is equipped for remote control.

  2. 生產能力大:高擺頻大傾角陡坡錐設計,通過量比普通圓錐通大40%,進料口比普通圓錐更大。

    Big capacity. Design of high frequency and steep slope cone. Flow through capacity is 40% more and feed opening is bigger than ordinary cone crusher.

  3. 節能環保:相同產能比較下,單位時間電費能耗更低。

    Energy saving and environmental protecting. Lower energy consumption per unit than ordinary under same capacity.

  4. 多種沖程腔形的中細破碎,僅僅更換定錐既可實現,單缸液壓設計維護更加簡便。

    Multi-stroke cavity, medium and fine crushing can be changed just through change of fixed cone. It is easier and more simple for maintenance.

  5. 程序控制的液壓與潤滑系統,可確保該機的過載保護與良好的軸承潤滑。

    Hydraulic and lubrication system controlled by the program ensures the overload protection and lubrication of the bearing.


三、性能參數

山友重工自主研發生產有兩大系列的單缸液壓圓錐破碎機,分別是CHS系列、CHX系列,它們的性能參數(或說‘技術參數’)如下:

1、CHS系列單缸液壓圓錐破碎機性能參數列表:

型號

功率(Kw)



腔型

最大進料尺寸

緊邊排料口Css(mm)下的標準生產能力(t/h)

1619222529323538414448515457
CHS9090EC240

102-118108-144115-154121-162127-145132





C907782-11087-11692-12398-113103







CHS132132EC180


151161-245169-257176-269184-281192-292200-304210-281218-250225
C145


170-196182-277191-290199-304208-217217-3300226-302237


MC115

130137-209147-224154-235161-245168-256175-267182-244192


CHS220220EC215





273-318285-434297-452309-470325-495337-447349-406
C175




1291304-463317-483331-503344-456362-421375

MC140



245257-391269-409281-427292-445304-403320-372332

CHS315315EC275






331-385345-514359-593378-624392-647406-670420-693
CX245





335350-464364-602379-626399-658413-683428-707443-731

2、CHX系列單缸液壓圓錐破碎機性能參數列表:

型號

功率(Kw)

腔型

最大進料尺寸

緊邊排料口Css(mm)下的標準生產能力(t/h)

468101316192225323844
CHC9090EC135


4650-8554-9285-9962-10566-11276-128

C90


43-5346-8950-9654-10357-11061-11870

M65

36-4438-7441-8045-7648-59




MF50
3638-6740-7144-6847-53





F3827-3429-5031-5432-5735-4838





EF29
CHC132132EC185



69-10875-15080-16186-17191-182104-208115-208
C145



66-13171-14276-15281-16286-17398-197109-150
MC115


5762-14067-15172-16277-17382-18493-145

M90


64-8469-13175-14280-15286-16291-154104

MF75

6165-10670-11576-12481-12687-11492


F50
48-7851-8354-8859-9663-10368-10572-9577


EF35
CHC220220EC215




114-200122-276131-294139-313159-357175-395192-384
C175



101109-218117-292125-312133-332151-378167-335183-229
MC140



97-122105-262113-282120-301128-320146-328161-242
M110



117-187126-278136-298145-318154-339175-281194
MF85


114124-227134-245144-263153-281163-299186-248

F70

90-13596-176104-191112-206120-221129-236137-251156-208

EF38
CHC315315EC275




177190-338203-436216-464246-547272-605298-662
CX245




174-194187-374200-488212-519242-592268-654293-521
C215




171-190184-367196-480209-510238-582263-643288-512
MC175




162-253174-426186-455198-484226-552249-499273-364
M135




197-295211-440226-470240-500274-502

MF115



192207-369222-396237-423252-450287-451318-363
F85



195-304210-328225-352241-376256-400292-401323
EF65



211-293227-316244-298261-290



CHC500500EC300






448-588477-849544-968601-1070658-1172
C240





406433-636461-893525-1018581-1125636-1232
MC195





380-440406-723432-837492-954544-1055596-1155
M155





400-563428-786455-836519-953573-1054628-1154
MF100




379-424407-716434-765462-814527-928852-942638-789
F90



357-395385-656414-704442-752470-800535-912592-857649-718
EF80


280-405304-517328-558352-598376-639400-680455-775503-128551-669

CHS型單缸液壓圓錐破碎機有三種破碎腔型可供選擇: MC=中粗  C=粗  EC=特粗

CHC型單缸液壓圓錐破碎機有多種破碎腔型可供選擇: EEF=超細  EF=特細  EEX=準特細  F=細  MF=中細  M=中 MC=中粗  C=粗  CX=準特粗  EC=特粗

備注:

  1. 以上所給出的數據只是破碎機生產性能的大約指標。

  2. 表中數據是針對堆比重為1600kg/m3的干物料開路生產時破碎機性能,并假定給料的最大粒徑為破碎機允許的最大給料粒徑,且不含小于破碎機緊邊排礦口(CSS)的細物料。

  3. 由于所選的偏心距、破碎比、物料的破碎功指數(Wi)、給料粒度組成、循環負荷量、給料中的含水含泥量等都會影響破碎機的性能,所以,對具體的應用情況,請向我們進一步咨詢

四、易損件

單缸液壓圓錐破碎機易損部件跟普通圓錐破碎機差不多,可以說大同小異,主要有:

  • 軋臼壁

  • 破碎壁

  • 密封圈

  • 碗型瓦

  • 直套

  • 錐套

  • 大小錐齒輪

  • 偏心套等

注:定期檢查、更新/替換圓錐破的易損件,能延長設備的使用壽命長哦!
