備注:單機價格視型號而定,不同的型號,不同的生產能力,價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間,具體價格,請聯系客服提供具體生產要求,免費獲取方案及報價!
螺旋式洗砂機(洗沙機)采用螺旋推進原理進行細砂、脫水作業,可根據物料粒度及密度在流體(水流)中沉降速度的不同,進行分離,同時將粉塵和雜質洗凈,并在螺旋片的均勻攪動下,達到慮水去雜質、 提升輸送的目的。
1、結構組成
螺旋式洗砂機機構還是比較簡單的,主要組成部分如下:
①尾軸密封圈;②堰板;③殼體;④襯板;⑤螺旋實體;⑥減速機;⑦電機

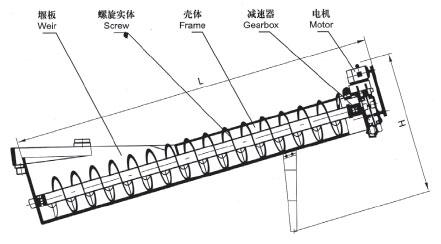

其結構示意圖如下:

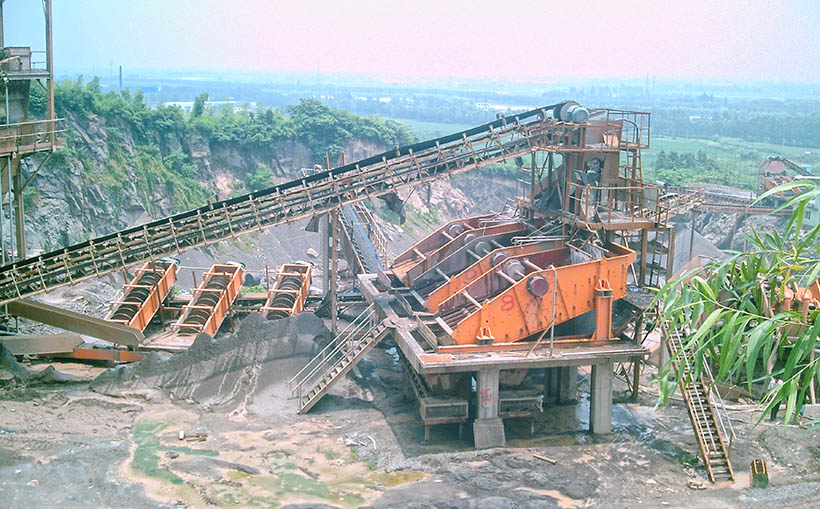

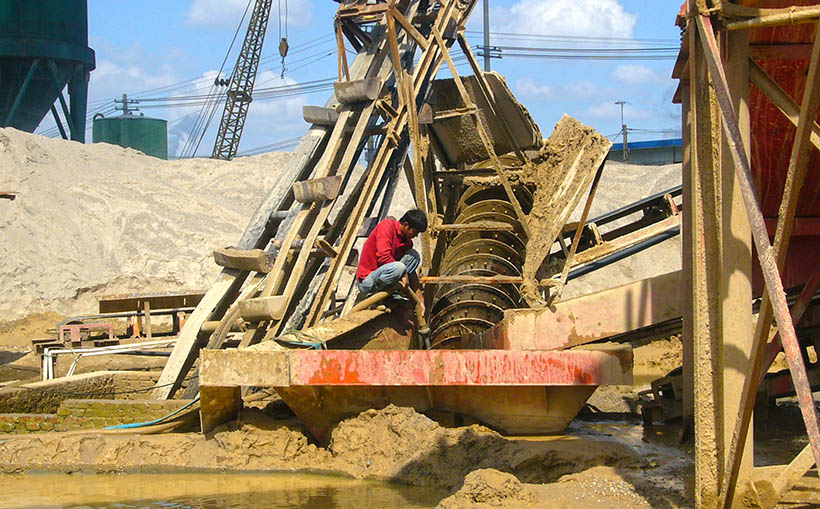

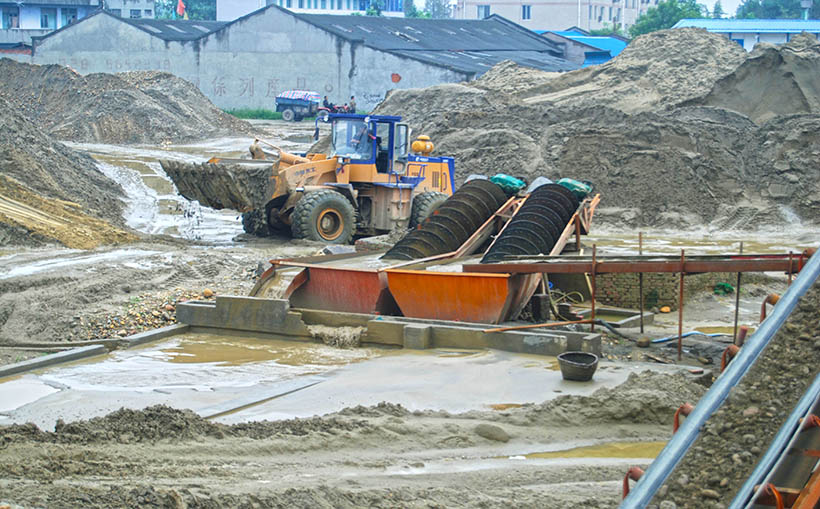

實體機實際生產現場圖如下:
2、工作原理
螺旋式洗砂機的工作原理,及洗砂流程如下:
①電機帶動螺旋實體‘螺旋式’旋轉;
②螺旋葉不斷旋轉轉動,不斷將水槽中的砂石進行攪拌、翻轉、淘洗,清除渣顆粒;
③同時,螺旋葉輪轉動過程中,也使砂石(砂子)在葉輪中脫水后排出。

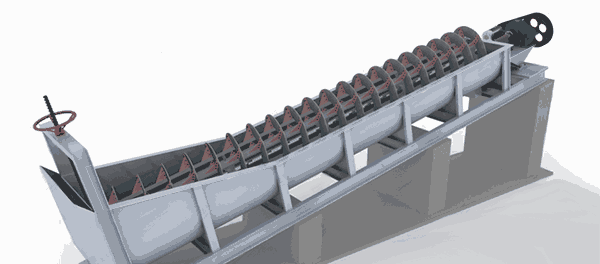

其工作原理動態gif圖示如下:
螺旋式洗砂機主要的性能特點(優勢)如下:
結構簡單,運行穩定;維修率低、生產成本低。
Simple structure, stable operation; less maintenance frequency, low production costs.
軸承和水、物料分開,避免機器過早因污染生銹而引發的損壞現象。
Bearing is separated from water and material. It prevents damage of machine from rust.
所洗物料流失少、選洗效率高,可完全滿足高等級用料的要求。
Less loss of material washed, high washing efficiency, it can fully meet the requirements of high grade materials.
葉片聚氨酯制作,使用壽命長,易損件損耗低。
Wheel is made of polyurethane, it has long service life and less abrasion of wearing parts.
上海山友重工(SANYYO)自主研發生產的LS螺旋式洗砂機,各產品系列生產能力、尺寸、重量、功率等技術參數如下:
型號 | 螺旋直徑 | 水槽長度 | 螺旋轉速(r/h) | 生產能力(t/h) | 入選粒度 | 耗水量(t/h) | 功率 | 重量 | 外形尺寸 |
LS×915 | 915 | 7585 | 21 | 100 | ≤10 | 10—80 | 11 | 5.86 | 8500×2950×1930 |
2LS×915 | 915 | 7585 | 21 | 200 | ≤10 | 20—160 | 2×11 | 7.12 | 8420×3765×1930 |
LS×1115 | 1115 | 9782 | 17 | 175 | ≤10 | 20--150 | 15 | 10.18 | 10970×3945×4720 |
2LS×1115 | 1115 | 9782 | 17 | 350 | ≤10 | 40—300 | 2×15 | 17.94 | 10970×5250×4720 |
