備注:單機價格視型號而定,不同的型號,不同的生產能力,價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間,具體價格,請聯系客服提供具體生產要求,免費獲取方案及報價!
XSD系列輪斗式洗砂機,隸屬于‘洗砂機’中的一類,主要作用就是對機制砂石料進行清洗、細砂分離,提高砂子質量(品質),具有結構合理、 維修便利、處理量大、功率消耗小、洗凈度高等特點。
1、產品結構圖

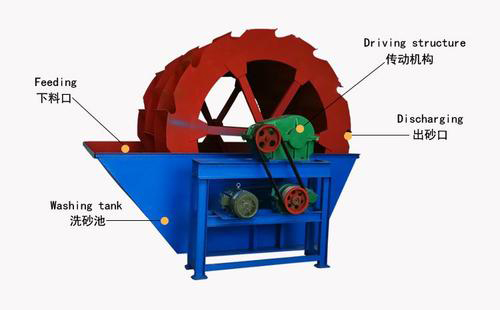

輪斗式洗砂機結構簡單,主要由下料口、傳動機構、出砂口、洗砂池等四部分組成,其簡單的結構示意圖如下:

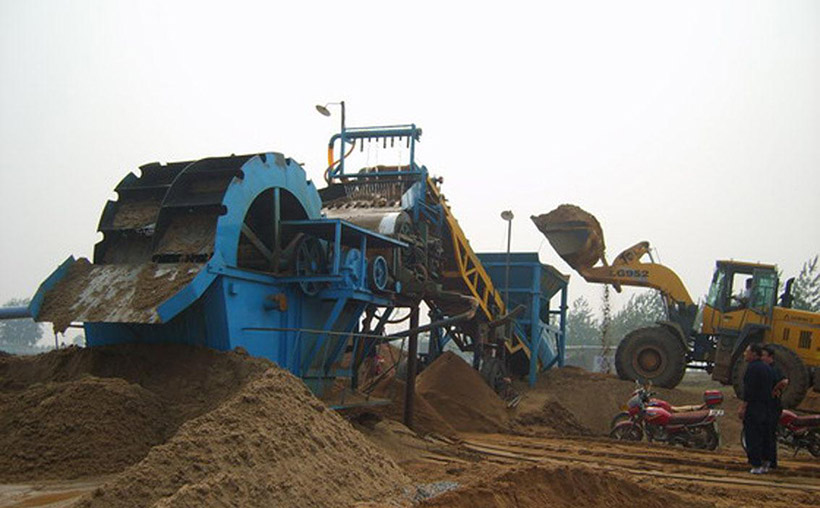

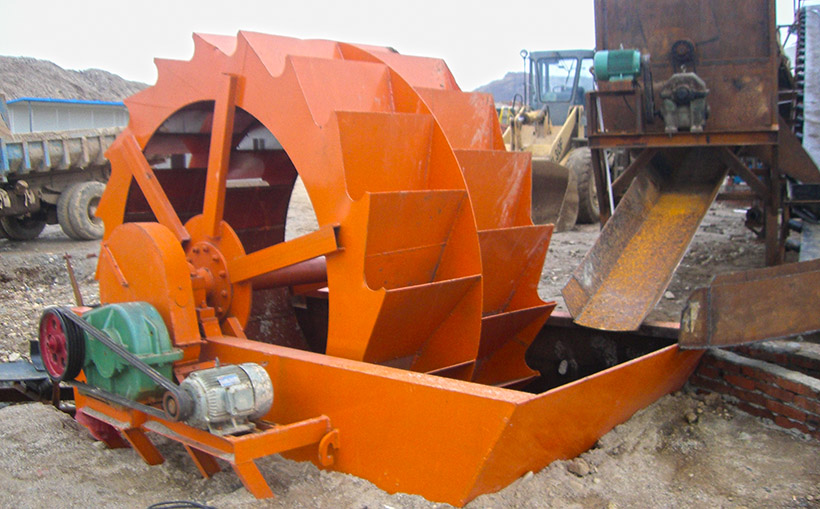

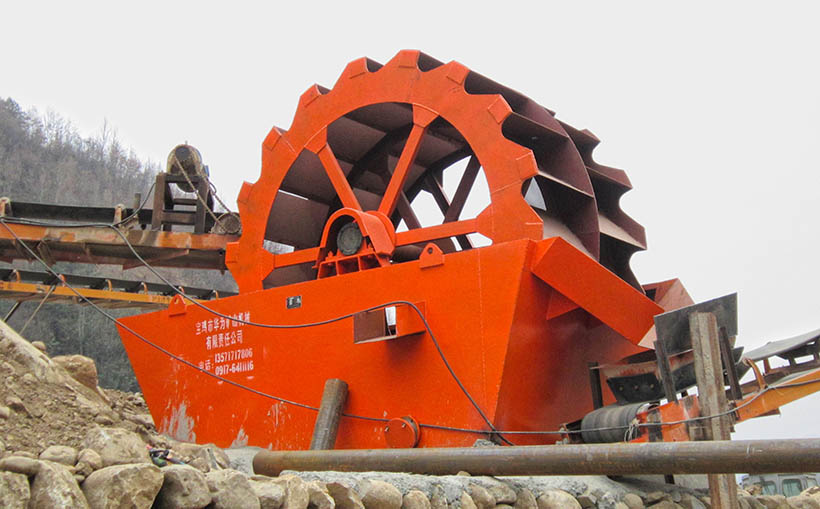

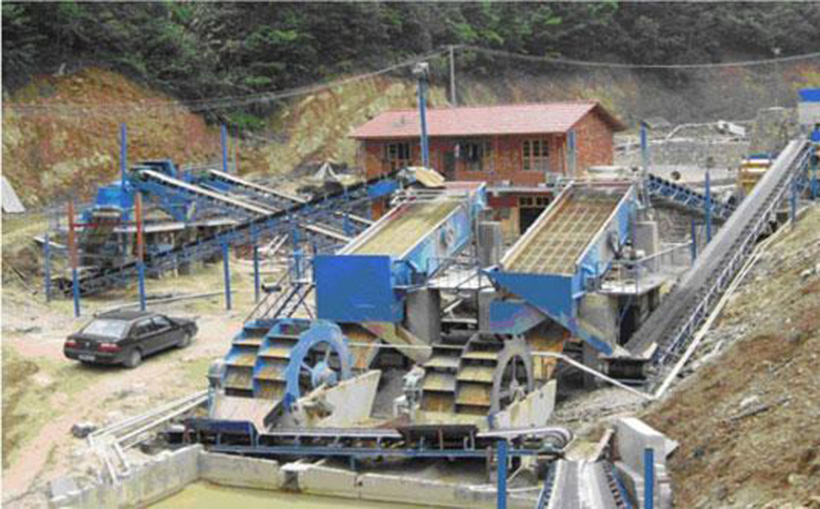

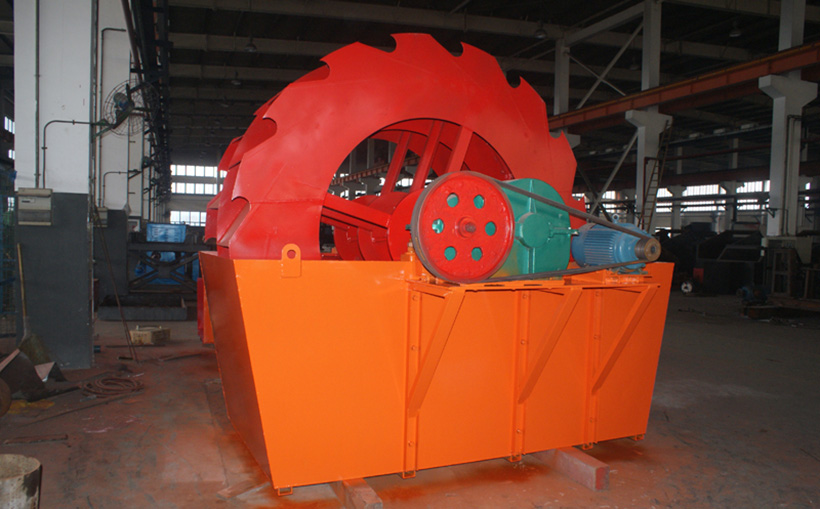

其實際構造圖,及生產現場如下:
2、工作原理
輪斗式洗砂機工作原理如下:
①洗砂機啟動,經電動機、減速機的傳動,驅動水槽中的葉輪不停的在水槽中作圓周性轉動;
②葉輪旋轉,將水槽中的砂石或礦渣顆粒物料在水中攪拌、翻轉、淘洗;
③葉輪轉動過程中,也使砂石(砂子)在葉輪中脫水后排出。
具體工作原理詳情見如下gif動圖:
輪斗式洗砂機的主要性能特點主要以下五個:
結構簡單,運行穩定;
適用于各種各樣的工作環境;
軸承和水、物料分開,避免機器過早因污染生銹而引發的損壞現象;
所洗物料流失少、選洗效率高,可完全滿足高等級用料的要求;
螺旋洗砂機葉片聚氨酯制作,使用壽命長,易損件損耗低;
維修率低、生產成本低。
山友重工的XSD系列輪斗式洗砂機個產品型號,及其生產能力、功率、性能等參數如下:
型號 | 螺旋直徑 | 水槽長度 | 螺旋轉速(r/h) | 生產能力(t/h) | 入選粒度 | 耗水量(t/h) | 功率 (kw) | 重量 (t) | 外形尺寸 |
XSD2610 | 2600 | 3220 | 1.178 | 20-50 | ≤10 | 20-60 | 5.5 | 2.7 | 3220×2125×2670 |
XSD3016 | 3000 | 3810 | 1.179 | 50-120 | ≤10 | 70-120 | 15 | 3.3 | 3400×2615×2800 |
